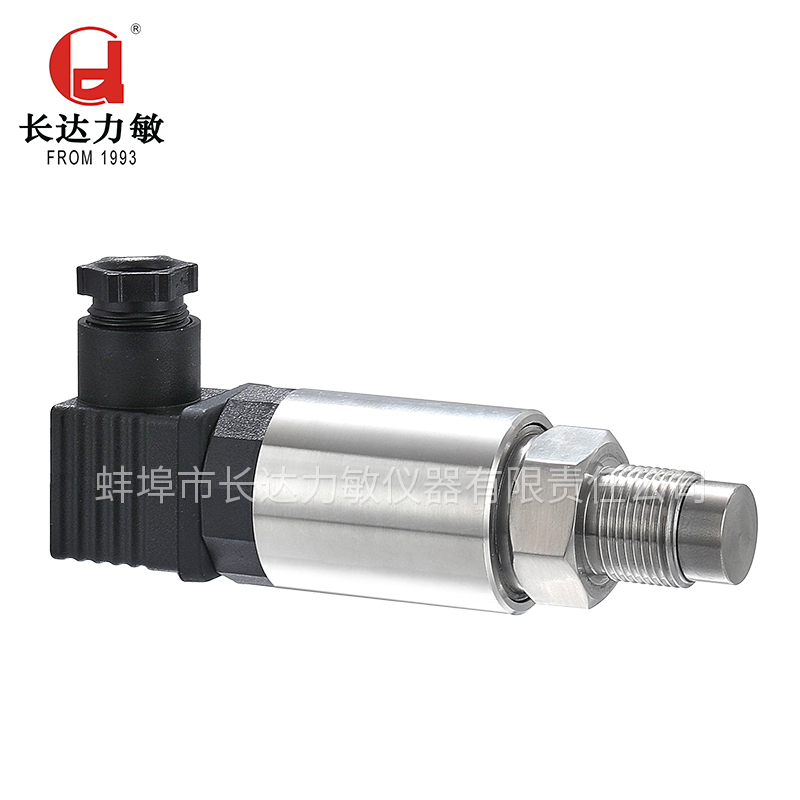

STZ3-2型无腔平膜压力变送器
产品型号：STZ3-2
产品概述
该系列产品采用无腔测量膜片，尤其适用于测量粘度大的液体。该产品采用了改进了的安装结构，使得产品具有抗振能力。配以多种具有特色的放大电路，如抗干扰型、耐高温型，本安防爆型等，使得该型适用于多种工作环境。
产品特点
无腔测量膜片；
改进电路及安装结构，提高了抗震动能力和稳定性；
DIN接头，安装使用方便，可靠性。
产品参数
型号 | STZ3-2型 |
测量介质 | 与17-4PH不锈钢兼容的气体和液体 |
量程 | 0~0.6MPa......150MPa |
压力类型 | 表压 |
过载压力 | 1.35倍量程压力（≤15MPa）； 1.2倍量程压力（≥15MPa） |
破坏压力 | 2倍量程压力（≤10MPa）； 1.5倍量程压力（≥10MPa） |
供电 | 9~30 VDC |
输出信号 | 4~20mA；0~5VDC；1~5VDC；0~10VDC 可选 |
综合精度 | 0.5 %FS；0.25 %FS可选 |
零点温度误差 | 0.5 %FS/10℃ |
满量程温度误差 | 0.5 %FS/10℃ |
蠕变 | 0.02 %FS/30min |
补偿温度 | 0~70 ℃；-20~85 ℃ 可选 |
工作温度范围 | -30~85 ℃；-40~120 ℃ 可选 |
绝缘电阻 | ≥500MΩ |
负载能力 | ≥[(供电电压-6.5V）/0.02A] Ω |
传感器材料 | 不锈钢 |
螺纹接口 | M20x1.5；NPT1/2 特殊螺纹可定制 |
电气接口 | HTP；航插；直接引线 可选 |

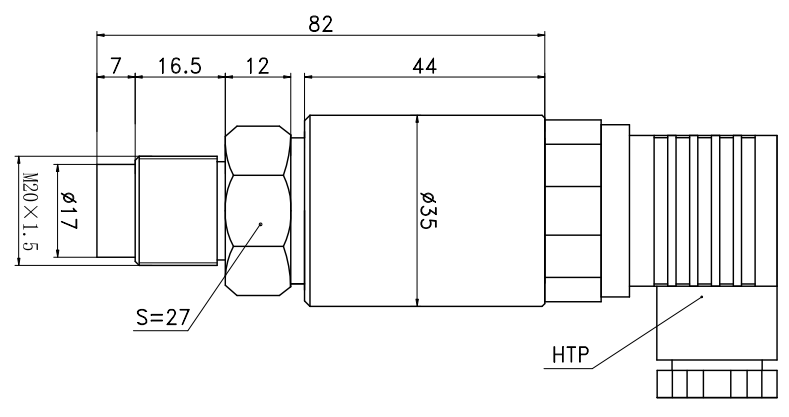

外形图
