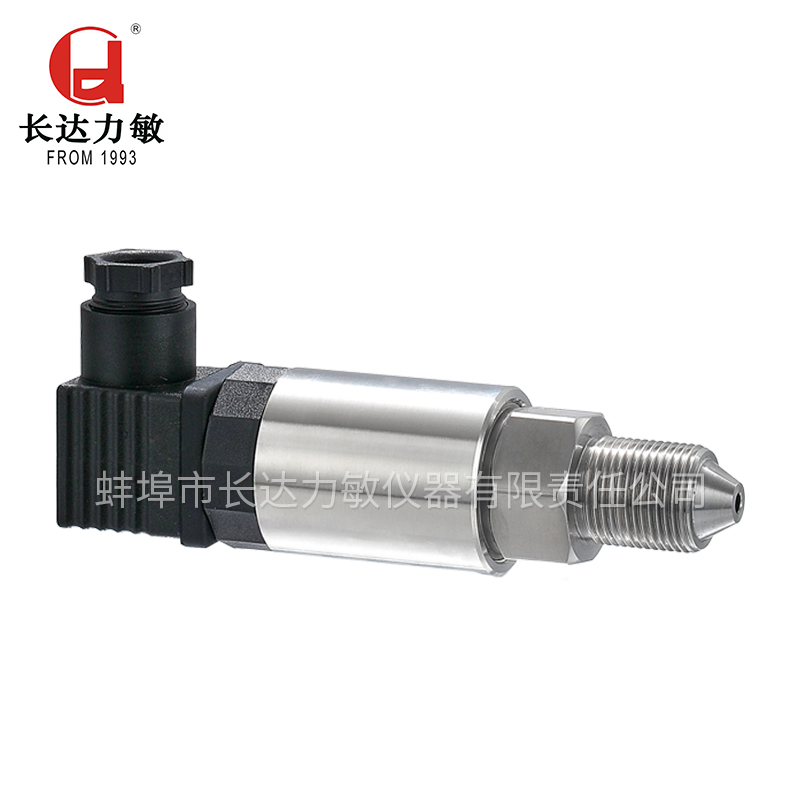

STZ2-Z型超高压压力传感器
产品型号：STZ2-Z
产品概述
高量程压力传感器/变送器，水刀机专用超高压压力变送器，选用高精度箔式应变计作为敏感元件，具有一体化弹性结构，有稳定性和可靠性。
信号处理电路位于不锈钢壳体内，电路经过工艺老化处理，同时还具有线性补偿功能。该产品主要用于高压、超高压以及压力冲击大的场合。
产品特点
测量膜片与压力接口一体式结构；
采用60.1°锥密封；
抗振，抗瞬间压力冲击；
可测量压力最高可达600MPa；
IP65密封标准。
产品参数
型号 | STZ2-Z型 |
测量介质 | 与17-4PH不锈钢兼容的液体或气体 |
量程 | 0~40......600 MPa |
压力类型 | 表压 |
过载压力 | 1.25倍量程压力 |
破坏压力 | 1.5倍量程压力 |
供电 | 9~36 VDC |
输出信号 | 4~20 mA；0~5 VDC；1~5 VDC；mV可选 |
综合精度 | ±0.5 %FS；±0.25 %FS可选 |
零点温度误差 | 0.3 %FS/10℃ |
满量程温度误差 | 0.3 %FS/10℃ |
蠕变 | 0.05 %FS/30min |
补偿温度范围 | 0~70 ℃；-20~85 ℃可选 |
工作温度范围 | -30~85 ℃；-40~120 ℃可选 |
绝缘电阻 | ≥500 MΩ |
负载能力 | ≥[(供电电压-6.5V）/0.02A]Ω |
传感器材料 | 不锈钢 |
螺纹接口 | M20x1.5；G1/4特殊螺纹可定制 |
接线电缆 | Φ3x2m |
电气接口 | HTP；直接出线；航插可选 |

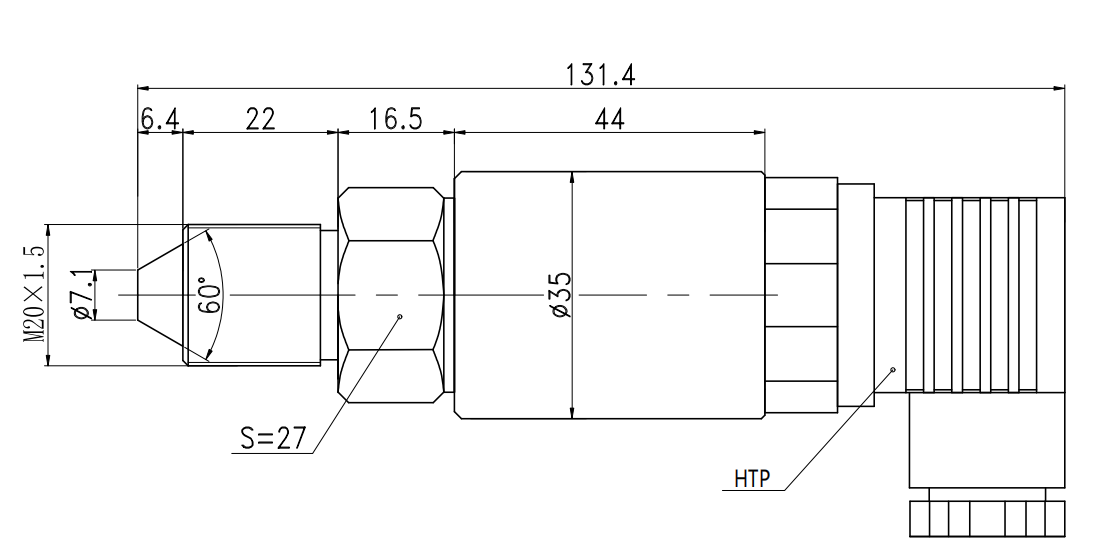

外形图
